結構及組成

利用紅外探測器的紅外響應特性對高溫物體的溫度場進行紅外熱成像。攝像頭保護罩是一個中空的金屬保護外殼。中空金屬保護外殼正前方的中央部分有一塊石英保護玻璃,其后下方有進水口,前上方有出水口,使空腔中有冷卻水流動。在石英保護玻璃外上側有高壓風吹。探測器由紅外濾光鏡、廣角針孔鏡頭、透鏡組和紅外攝像器件組成。攝像器件用螺桿固定在防護外殼內部;紅外濾光鏡通過螺紋連接在廣角針孔鏡頭的前端，廣角針孔鏡頭的針孔在六個透鏡的前面,該六個透鏡分為兩組,前三個透鏡完成成像，后三個用來調節聚焦,使高溫物體成像在探測器面上，由紅外探測器進行信號的光電轉換，紅外相機的視頻輸出口通過網絡可與電腦主機聯接。硬件由二部分組成: 紅外熱成像相機及保護裝置和圖像處理計算機。采用窄帶濾波成像、高溫防護外套構成紅外熱成像系統

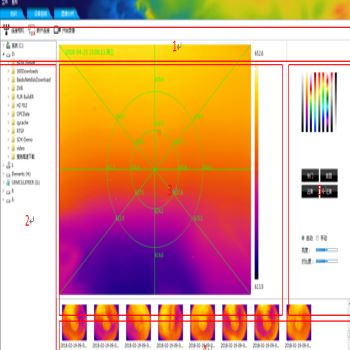

在圖像處理計算機中通過網絡采集紅外實時圖像，為用戶提供機尾熱像的可視化界面和功能操作界面，同時根據用戶需求將處理后的圖像信息、特征屬性等數據實時通訊到外部系統進行處理。,采用串行通訊的方式進行硬件連接

系統核心功能

（1）準確的獲取機尾斷面溫度陣列

紅外探測的分辨率為640*480，每秒鐘可以輸出25幀的數據對外輸出紅外測溫?cái)?shù)據，能夠準確的獲取機尾斷面任意時刻點的溫度分布。

（2）自動識別捕捉最佳機尾斷面紅外熱圖像

計算機通過采集的紅外圖像自動的分析最佳圖像，然后存儲到本地便于后期分析，檢測算法采用二次模糊清晰度算法

（3）自動定位準確分割機尾燒結斷面有效測溫監控區域

     準確分割有效監控區域，采用經典的區域增長算法實現，將具有相似性質的像素點連成合并在一起。每一個區域，要有一個種子點作為生長起點，然后將種子點周圍所設置領域的像素點，按照生長規則進行生長合并，直到?jīng)]有能滿足生長點的像素為止。

（4）能分析提取燒結斷面溫度分布特征數據

（5）獲取燒結斷面最佳成像位置

（6）獲取燒結面溫度矩陣

  主要觸發方式：自動檢測觸發、時間周期觸發、手動觸發、設備觸發，通訊方式采用tcp報文的方式。
